1. Pengertian Perhitungan Beban Listrik
Perhitungan beban listrik adalah proses menentukan total kebutuhan daya listrik suatu bangunan berdasarkan jenis dan jumlah peralatan yang digunakan. Perhitungan ini bertujuan untuk memastikan sistem elektrikal dapat bekerja secara aman, efisien, dan sesuai standar yang berlaku.
Dalam konteks perizinan:
- PBG (Persetujuan Bangunan Gedung) → digunakan untuk menentukan kebutuhan daya dan desain sistem
- SLF (Sertifikat Laik Fungsi) → digunakan untuk memastikan kesesuaian instalasi dengan perencanaan
2. Tujuan Perhitungan Beban Listrik
- Menentukan total daya listrik (Watt / VA)
- Menentukan kapasitas daya dari PLN
- Menentukan ukuran kabel dan pengaman
- Menghindari overload dan gangguan listrik
- Menjamin sistem sesuai standar yang berlaku
SNI (Standar Nasional Indonesia)
- SNI 0225:2011 → Persyaratan instalasi listrik bangunan gedung
- SNI 6197:2011 → Konservasi energi pada sistem pencahayaan
Acuan (Regulasi Teknis)
- PUIL 2011 Bab 3 → Perencanaan instalasi listrik
- PUIL 2011 Pasal 4.1.2 → Proteksi arus lebih
- PUIL 2011 Pasal 5.4.3 → Sistem pentanahan
3. Dasar Perhitungan
Dasar perhitungan beban listrik merupakan prinsip utama dalam menentukan kebutuhan daya suatu bangunan. Perhitungan ini dilakukan untuk memastikan bahwa sistem elektrikal mampu melayani seluruh beban secara aman, efisien, dan sesuai standar (PUIL & SNI).
- Daya Listrik (P)
Daya listrik adalah besarnya energi listrik yang digunakan atau dihasilkan dalam suatu rangkaian per satuan waktu. Daya ini menunjukkan seberapa besar kebutuhan energi dari suatu peralatan listrik saat beroperasi.
P (Watt) = daya listrik
V (Volt) = tegangan
I (Ampere) = arus
Daya listrik menunjukkan jumlah energi yang digunakan oleh suatu peralatan. Semakin besar daya, semakin besar energi yang dibutuhkan.
Fungsi dalam perhitungan:
- Menentukan total beban bangunan
- Menentukan kapasitas sumber listrik
- Daya Semu (S)
Daya semu adalah total daya listrik yang disuplai oleh sumber (PLN) ke suatu sistem atau peralatan listrik. Daya ini merupakan gabungan antara daya aktif (yang benar-benar digunakan) dan daya reaktif (yang tidak digunakan secara langsung).
Dalam sistem instalasi listrik bangunan, daya semu dinyatakan dalam satuan Volt Ampere (VA) dan menjadi acuan utama dalam penentuan kapasitas daya listrik dari sumber.
Dalam instalasi bangunan, yang digunakan oleh PLN adalah satuan Volt Ampere (VA):
- S (VA) = daya semu
- cos φ = faktor daya (umumnya 0,8)
Penjelasan:
Tidak semua daya listrik menjadi daya aktif, karena ada rugi-rugi daya. Oleh karena itu digunakan daya semu sebagai acuan.
Fungsi:
- Menentukan kapasitas daya PLN
- Digunakan dalam pengajuan PBG
- Faktor Kebutuhan (Demand Factor)
Faktor kebutuhan adalah perbandingan antara beban maksimum yang digunakan secara nyata dengan total beban terpasang dalam suatu sistem listrik. Faktor ini digunakan karena tidak semua peralatan listrik bekerja secara bersamaan.
Faktor kebutuhan biasanya: 0,6 – 0,8
Tidak semua peralatan digunakan secara bersamaan, sehingga beban aktual lebih kecil dari beban terpasang
Fungsi:
- Mengoptimalkan perencanaan daya
- Menghindari pemborosan kapasitas listrik
- Faktor Daya (Power Factor / cos φ)
Faktor daya (cos φ) adalah perbandingan antara daya aktif (Watt) dengan daya semu (Volt Ampere/VA) dalam suatu sistem listrik. Faktor daya menunjukkan seberapa efisien energi listrik digunakan oleh beban.
- P (Watt) = daya aktif (daya yang benar-benar digunakan)
- S (VA) = daya semu (daya dari sumber listrik)
Pengertian Sederhana
- Nilai antara 0 – 1
- Umumnya digunakan 0,8
Menunjukkan efisiensi penggunaan energi listrik.
Fungsi:
- Semakin tinggi cos φ → semakin efisien
- Digunakan dalam konversi Watt ke VA
- Tegangan Sistem
Tegangan sistem adalah besaran beda potensial listrik yang digunakan dalam suatu sistem instalasi untuk menyalurkan energi listrik dari sumber ke beban. Tegangan ini menjadi dasar dalam menentukan jenis instalasi, peralatan, serta perhitungan daya dan arus dalam sistem elektrikal.
- 1 Fasa (220 V) → rumah tinggal
- 3 Fasa (380 V) → gedung / industri
Fungsi:
Menentukan jenis instalasi
Menentukan perhitungan arus dan daya

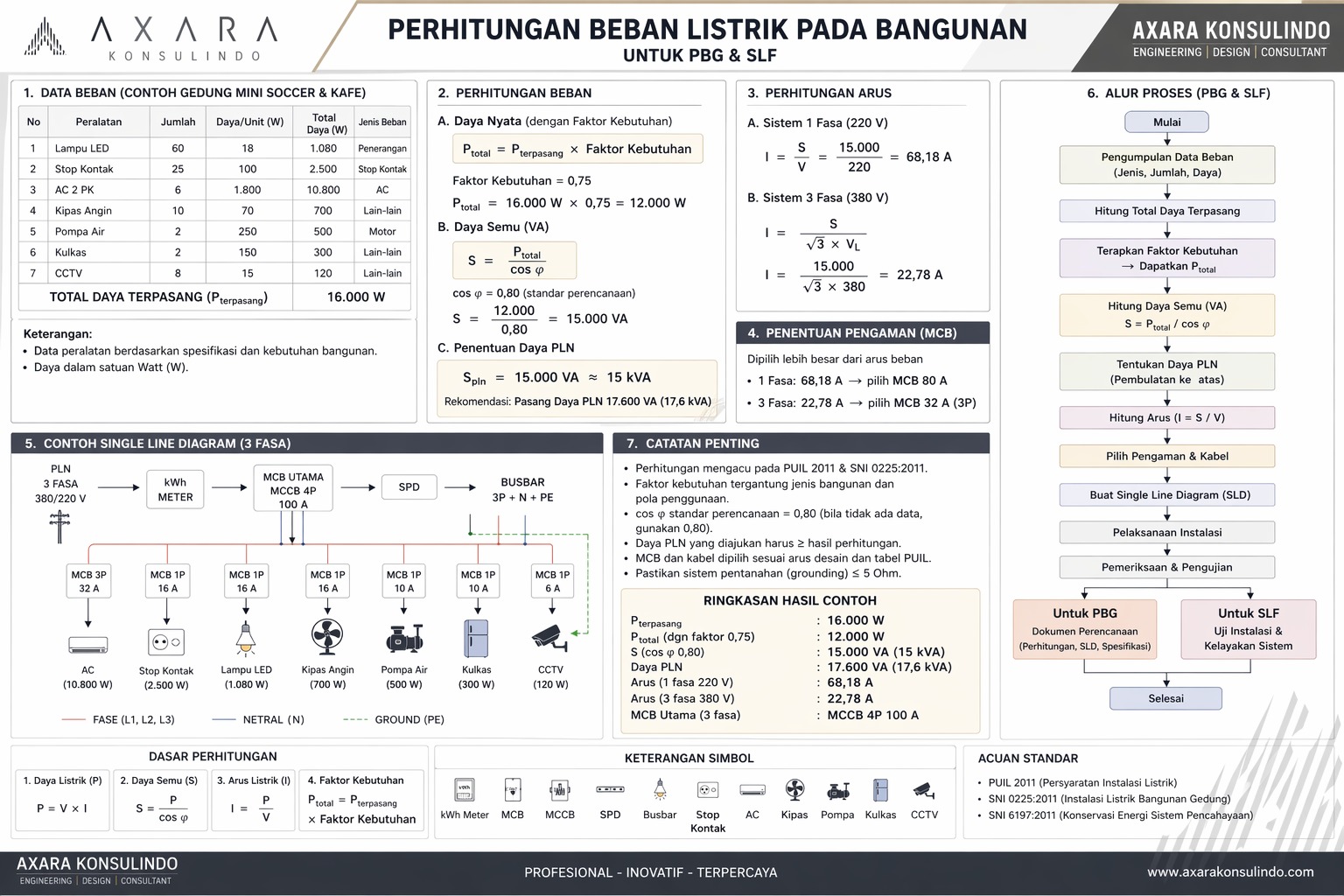

Contoh Perhitungan dan Alur Proses (PBG & SLF);
- Kaitan dengan PBG dan SLF
- Kaitan dengan PBG (Persetujuan Bangunan Gedung)
Pada tahap perencanaan bangunan, sistem elektrikal menjadi bagian penting yang harus diajukan dalam dokumen teknis PBG. Perhitungan beban listrik dan faktor daya digunakan untuk:
- Menentukan kebutuhan daya bangunan
→ Berdasarkan total beban (Watt/VA) dan faktor daya (cos φ)
- Menentukan kapasitas sumber listrik (PLN)
→ Daya yang diajukan harus sesuai dengan hasil perhitungan
- Dasar perancangan sistem distribusi
→ Meliputi panel (MDP/SDP), jalur kabel, dan pembagian beban
- Pembuatan Single Line Diagram (SLD)
→ Menunjukkan alur distribusi listrik secara sistematis
- Penentuan sistem proteksi
→ MCB/MCCB ditentukan berdasarkan arus hasil perhitungan
Perhitungan elektrikal pada tahap PBG memastikan bahwa desain instalasi listrik sudah aman, efisien, dan sesuai standar (PUIL & SNI) sebelum bangunan dibangun.
- Kaitan dengan SLF (Sertifikat Laik Fungsi)
Pada tahap bangunan selesai, sistem elektrikal akan diperiksa untuk memastikan kelayakan fungsi melalui SLF. Perhitungan yang telah dibuat sebelumnya digunakan sebagai acuan untuk:
- Mengecek kesesuaian antara desain dan instalasi nyata
→ Apakah daya terpasang sesuai dengan perencanaan
- Pengujian beban listrik
→ Memastikan sistem mampu menahan beban tanpa overload
- Pemeriksaan sistem proteksi
→ MCB dan sistem pengaman harus bekerja sesuai perhitungan
- Evaluasi efisiensi sistem (faktor daya)
→ Sistem harus bekerja dengan efisien dan tidak boros energi
- Pengujian keamanan (grounding & instalasi)
→ Sesuai standar PUIL (≤ 5 Ohm untuk grounding)
Pada tahap SLF, sistem elektrikal diuji apakah sudah layak, aman, dan sesuai dengan perencanaan PBG.
Kesimpulan
Perhitungan sistem elektrikal memiliki peran penting dalam seluruh tahapan pembangunan. Pada PBG, perhitungan digunakan sebagai dasar perencanaan dan pengajuan sistem listrik. Sedangkan pada SLF, perhitungan tersebut menjadi acuan dalam pemeriksaan kelayakan dan keamanan instalasi. Dengan demikian, sistem elektrikal yang dirancang dan dihitung dengan benar akan menjamin bangunan dapat berfungsi secara aman, efisien, dan memenuhi persyaratan regulasi.
